atmega128 - LED 켜기 #1

아트메가로 LED를 켜기 전에

LED 켜기 위한 회로의 기본적인 내용을 알아야 한다.

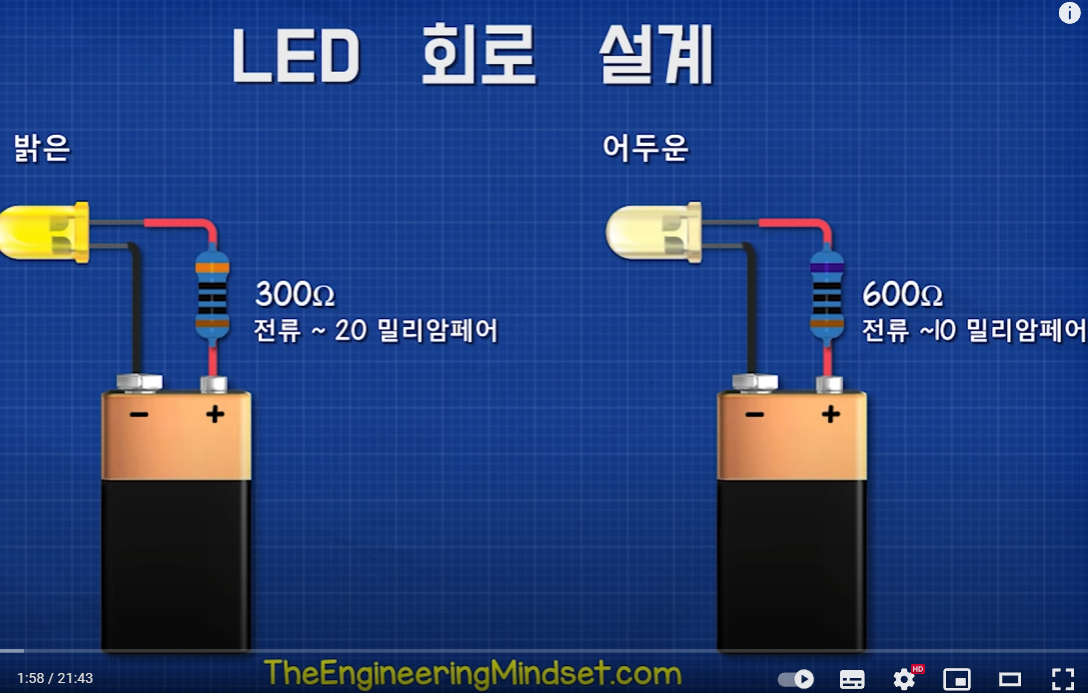

아래 영상이 쉽게 설명 잘 되어 있다.



https://www.youtube.com/watch?v=CQlwmrqhSas&t=709s







간단하게 살펴보면

LED는 받을 수 있는

전류의 양이 정해져있다고 한다.



안전하게 LED를 켜기 위해

저항을 추가해줘야한다.









---



1. LED 키는 소스

#include <avr/io.h>

main()
{
	DDRA = 0x01;
	PORTA = 0x01;
}



Data Direction Register A: 입출력을 결정하는 녀석

0x01인 경우 이진수로 나타내면

0b00000001이다.

제일 끝의 포트를 출력으로 잡겠다는 의미이다.

나머지는 모두 입력으로 잡는다.



PORTA 또한

제일 마지막 PA0 포트를 출력으로 잡겠다는 의미다.





작성 후

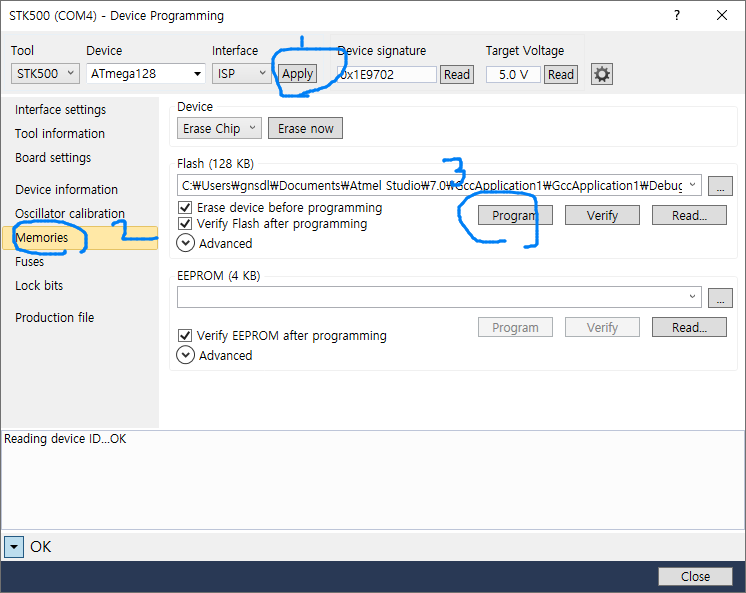

상단 Tools > Device Programming



아래 사진처럼 순서대로 진행하자

---

2.. LED 켜기 위한 회로도 구성

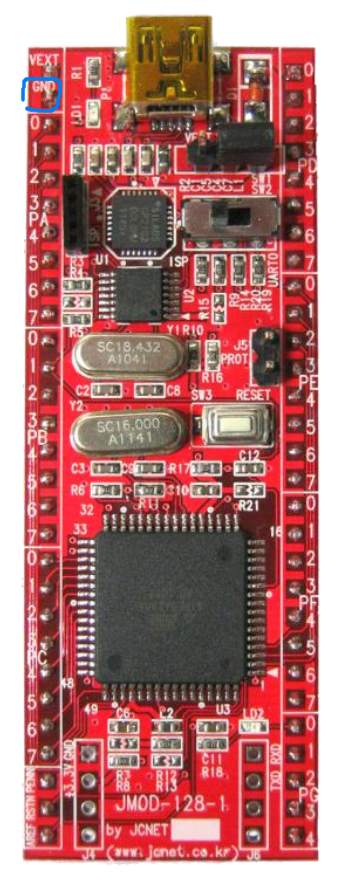

USB로 연결하여 전압을 공급받을 때

GROUND를 통해 - 값을 받고

프로그래밍을 통해

포트별로 + 전압을 준다.



VEXT포트는 사용하지 않는다.

VEXT포트는 외부 5v 전압을 공급받을 때 사용함.

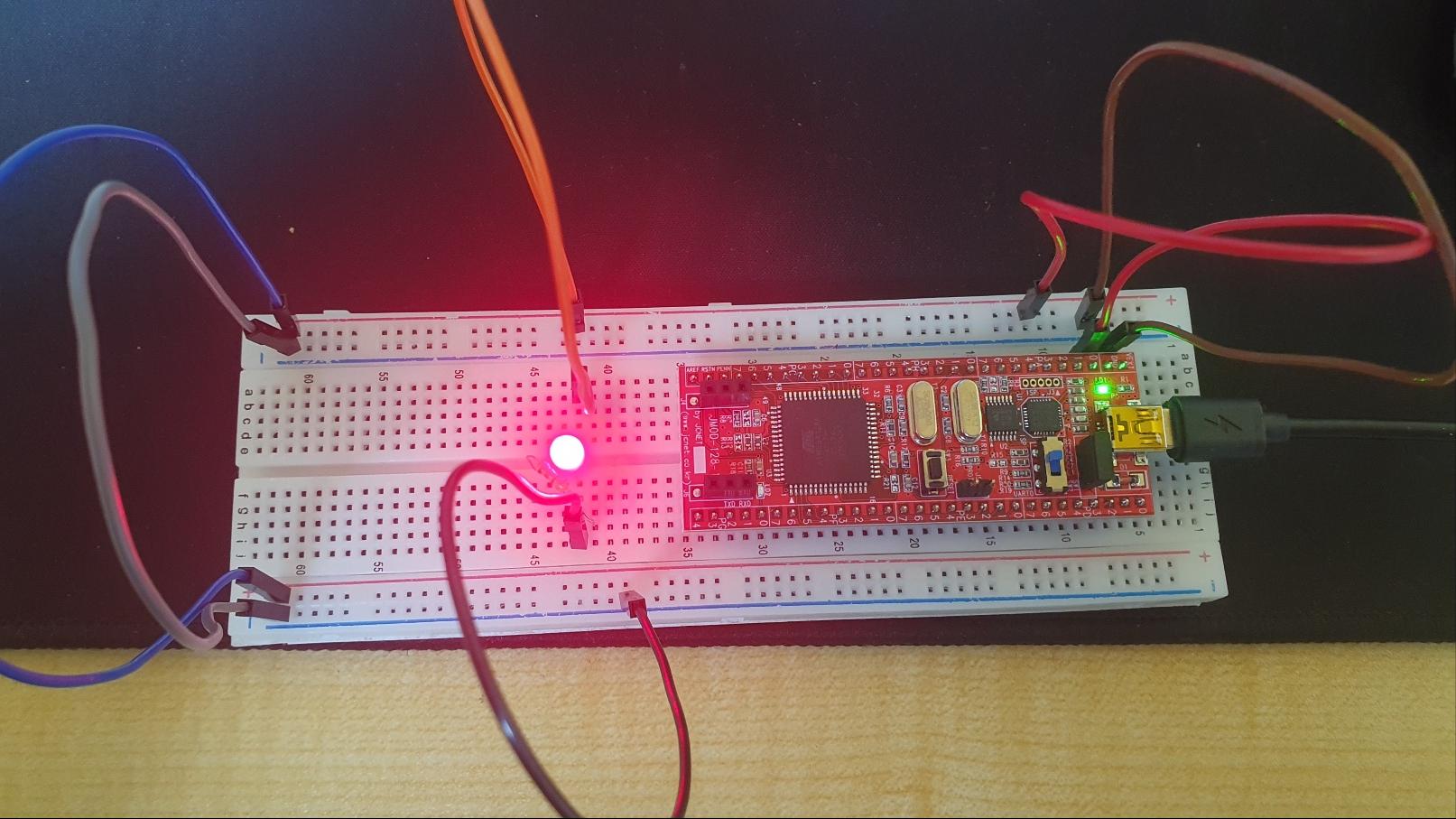

따라서 회로도는 다음과 같다.



---

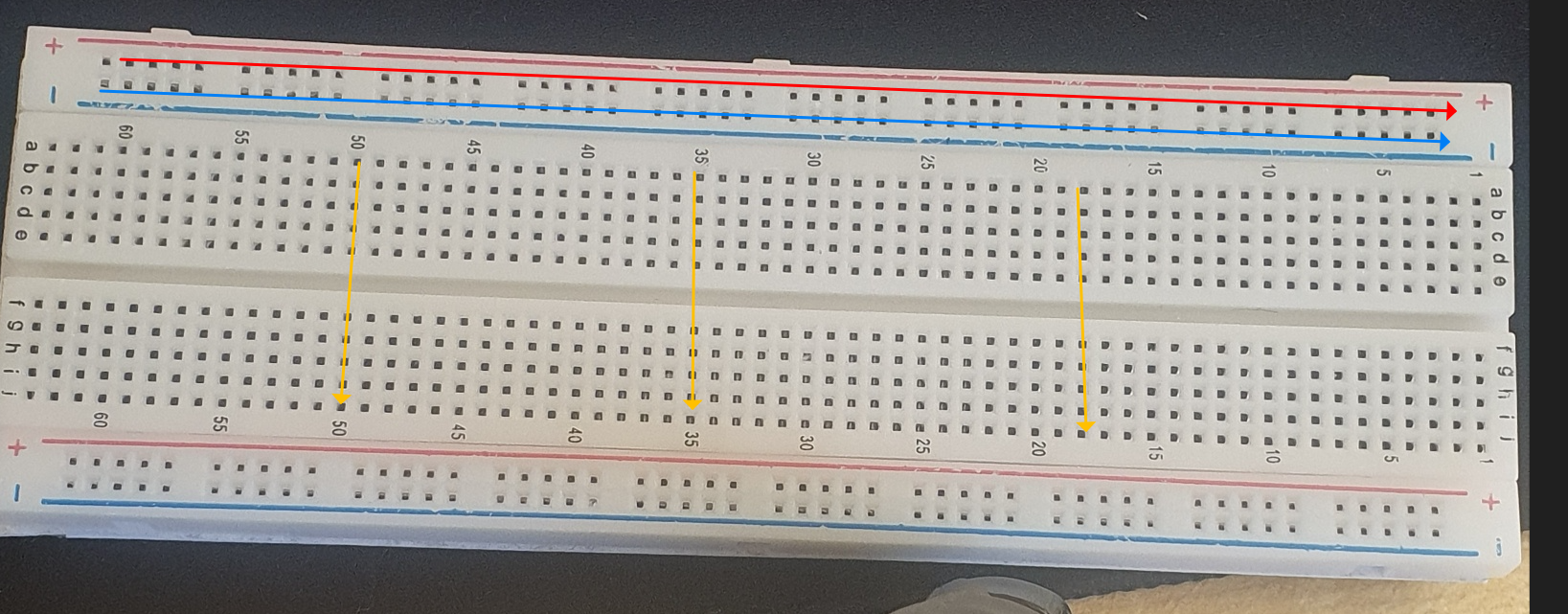

2-0) 브레드보드의 전자 이동 방향

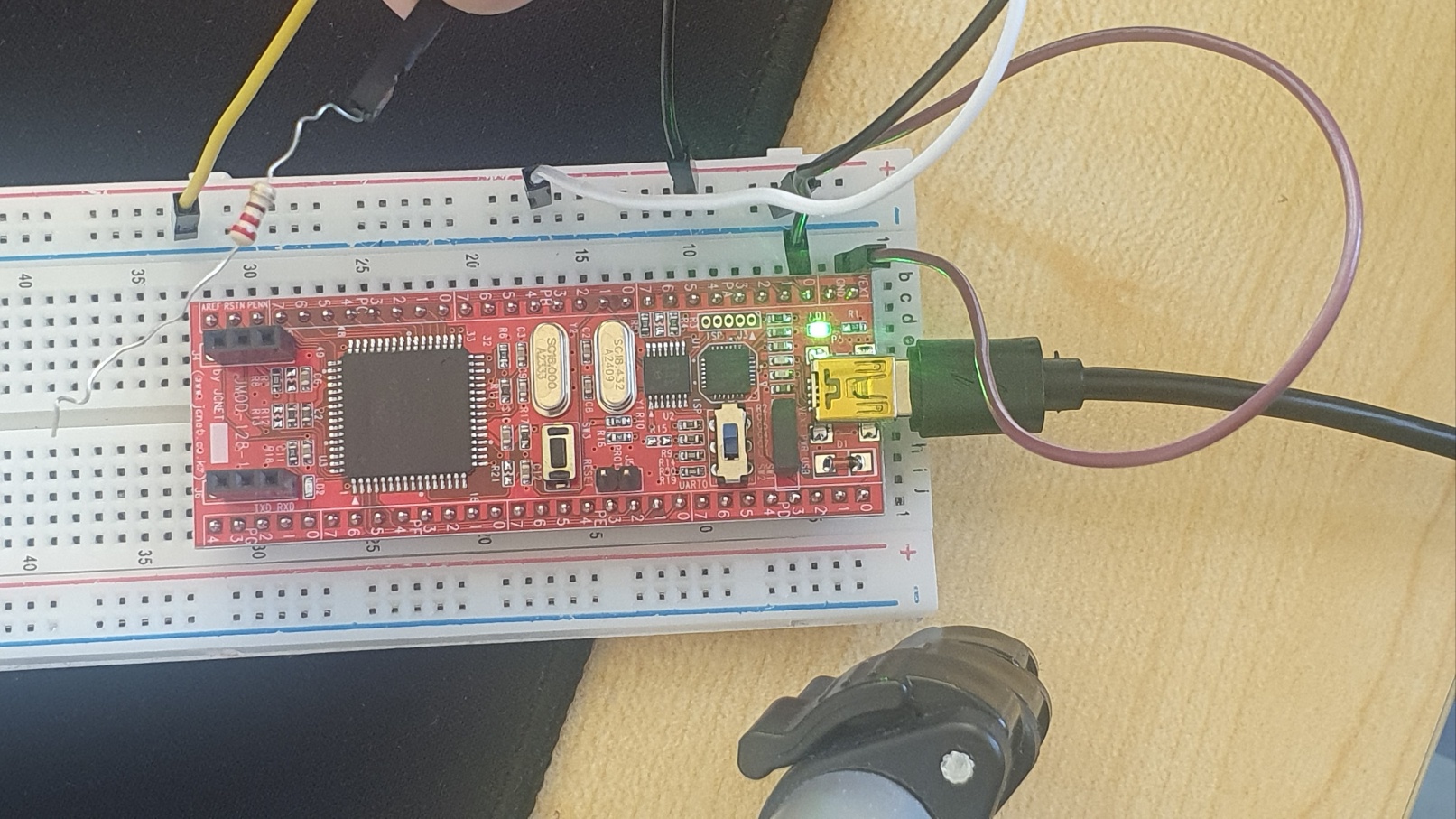

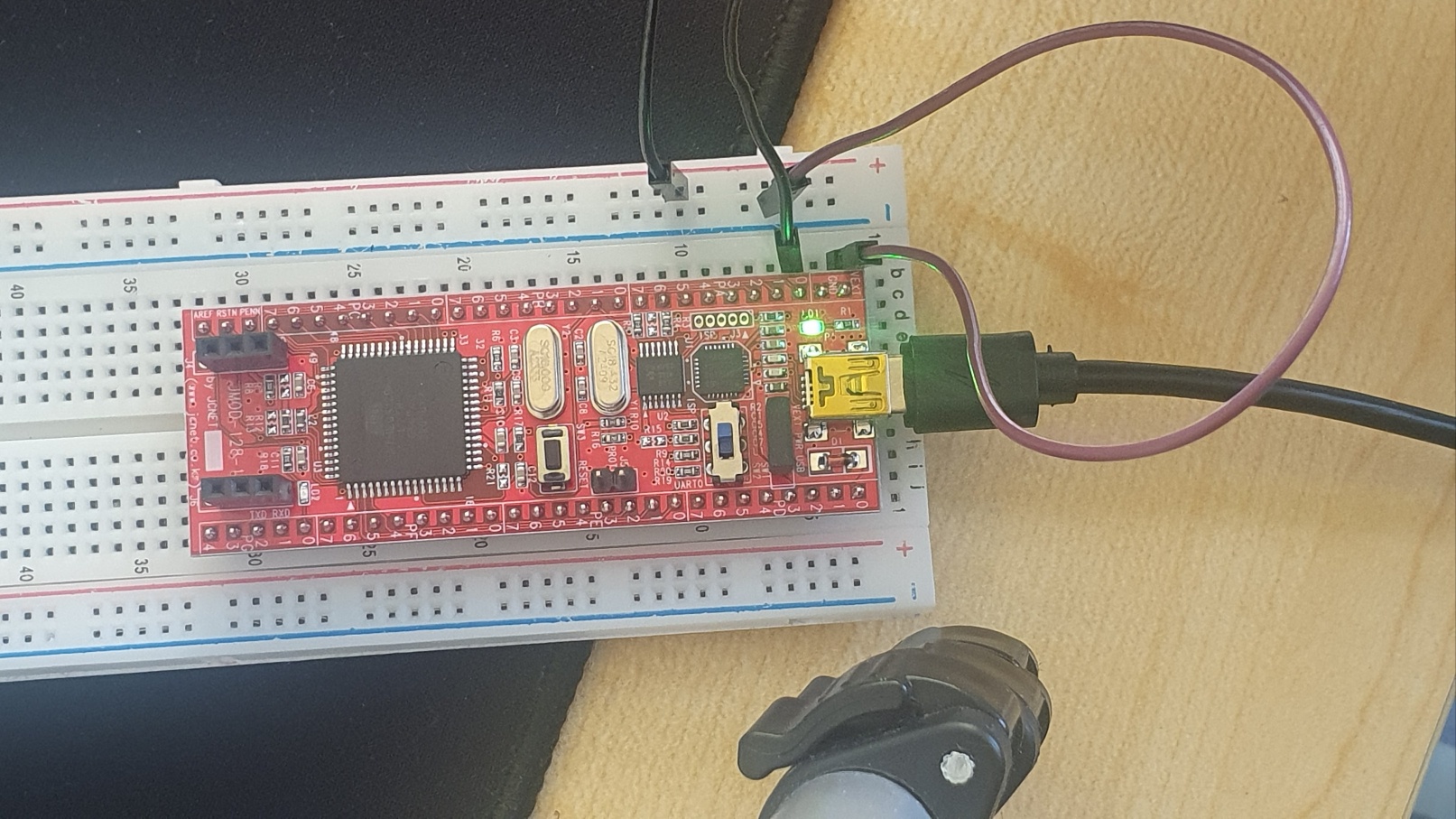

2-1) 회로도구성 - gnd를 - 에 연결

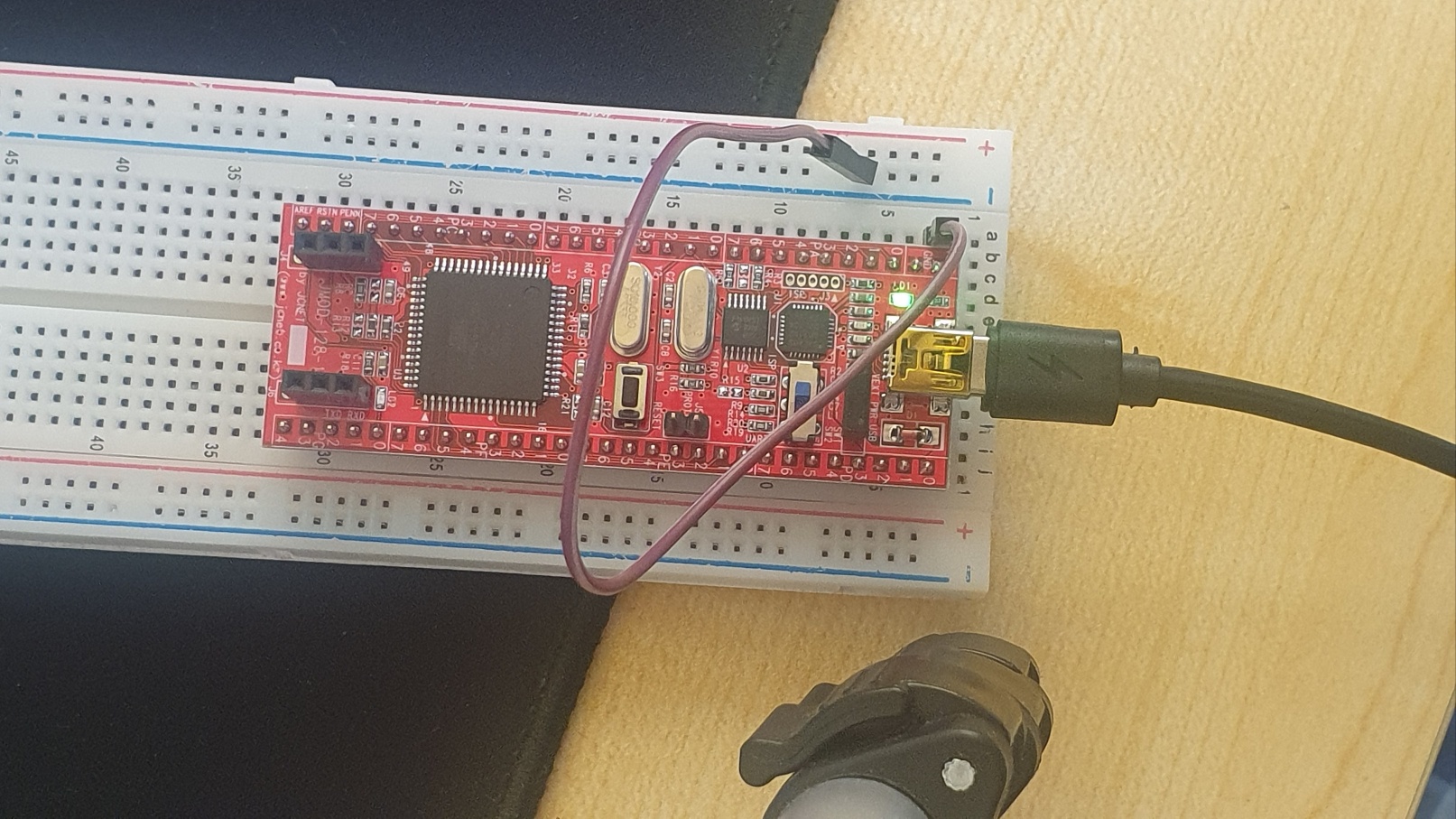

2-2) PA0을 +에 연결

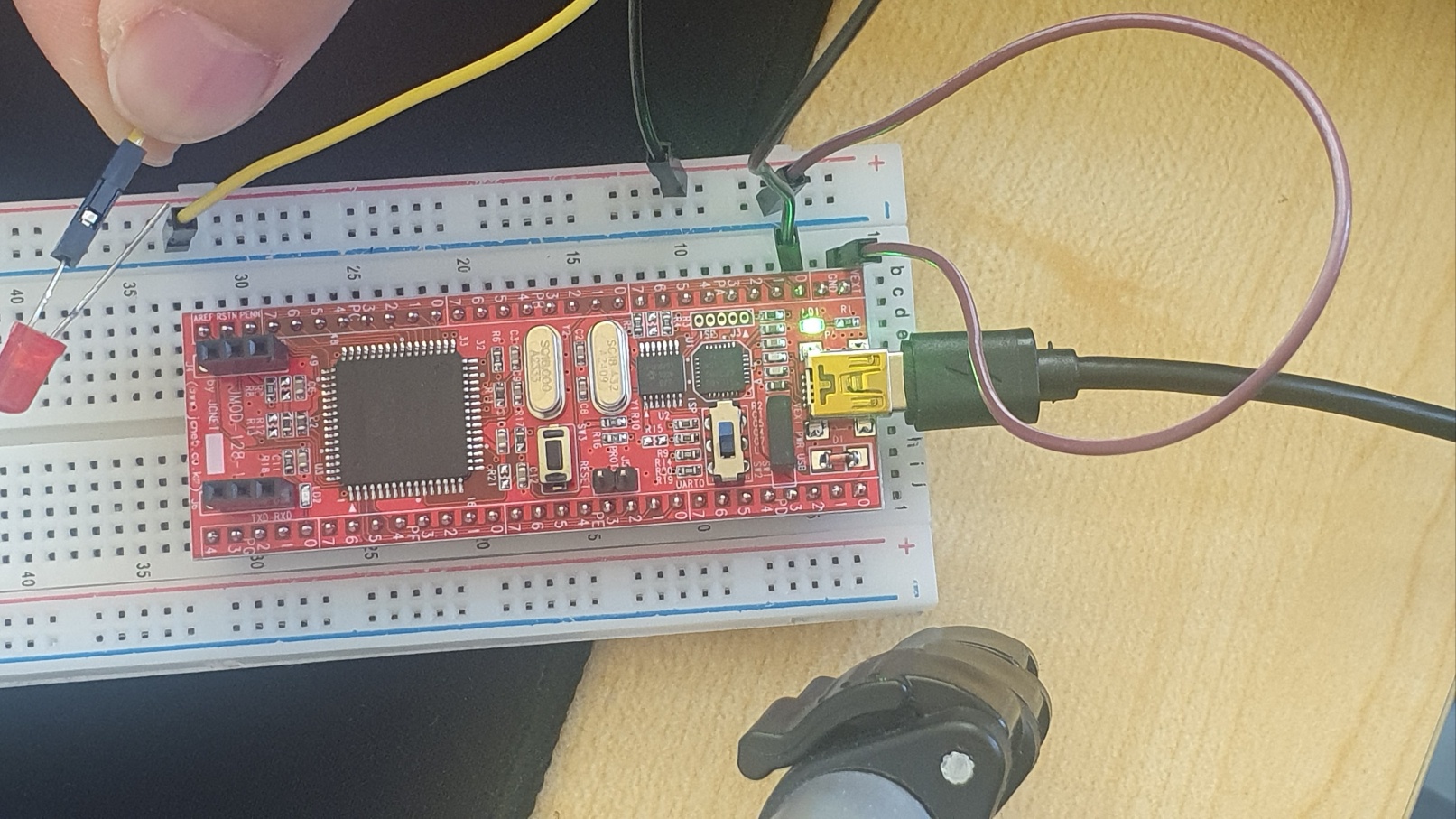

2-3) GND에서 빼온 -를 LED (짧은선)에 연결





2-4) PA0에서 빼온 + 를 저항과 연결

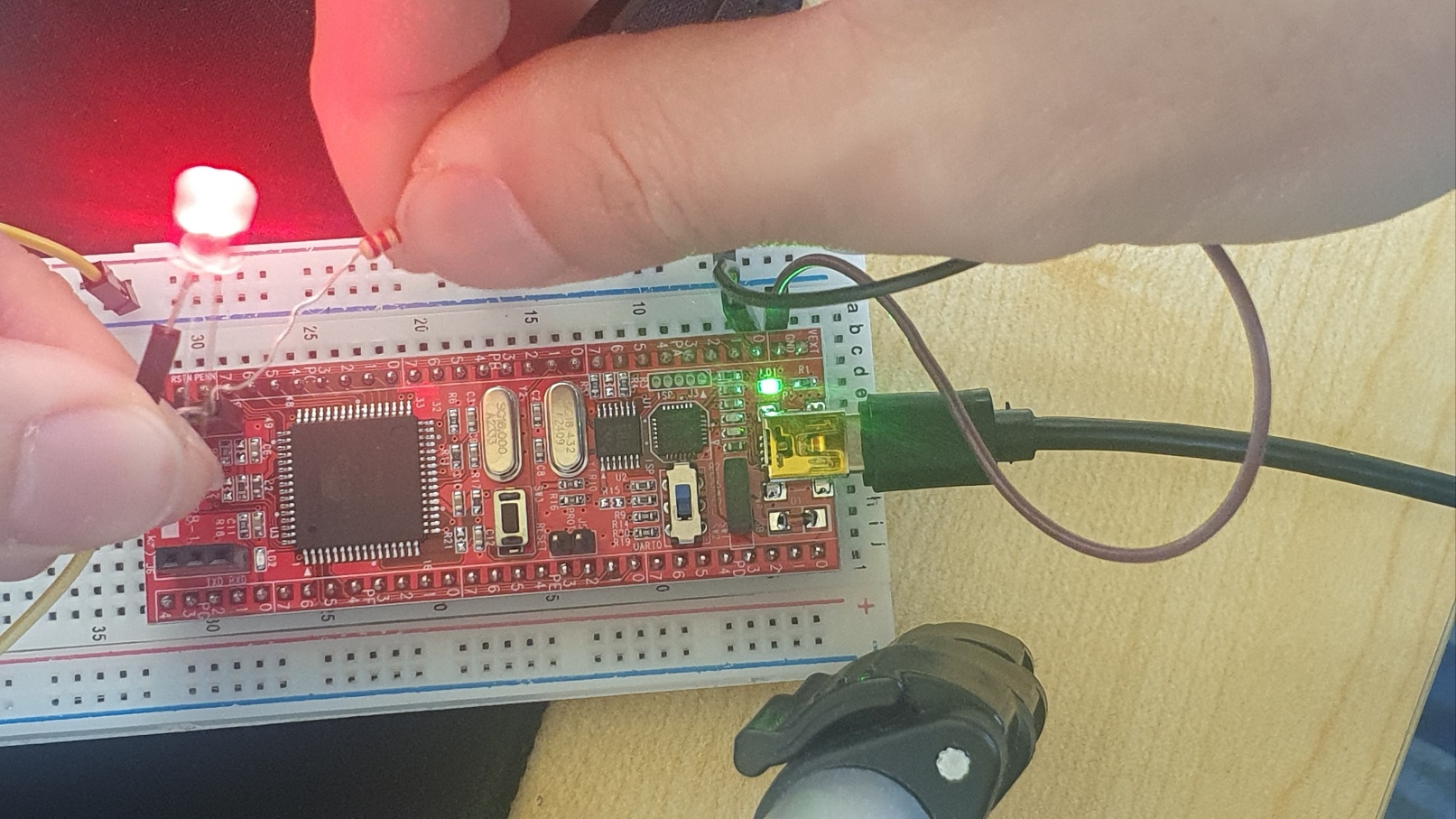

2-5) 저항과 LED(긴선 +) 를 갖다 대보기





전자에 대해 잘 몰라

꽤 오래 걸렸습니다.



저와 같은 사람들이 혹시 있을까봐

공유하기 위해 올려봅니다



좀 더 간단한 회로 구성

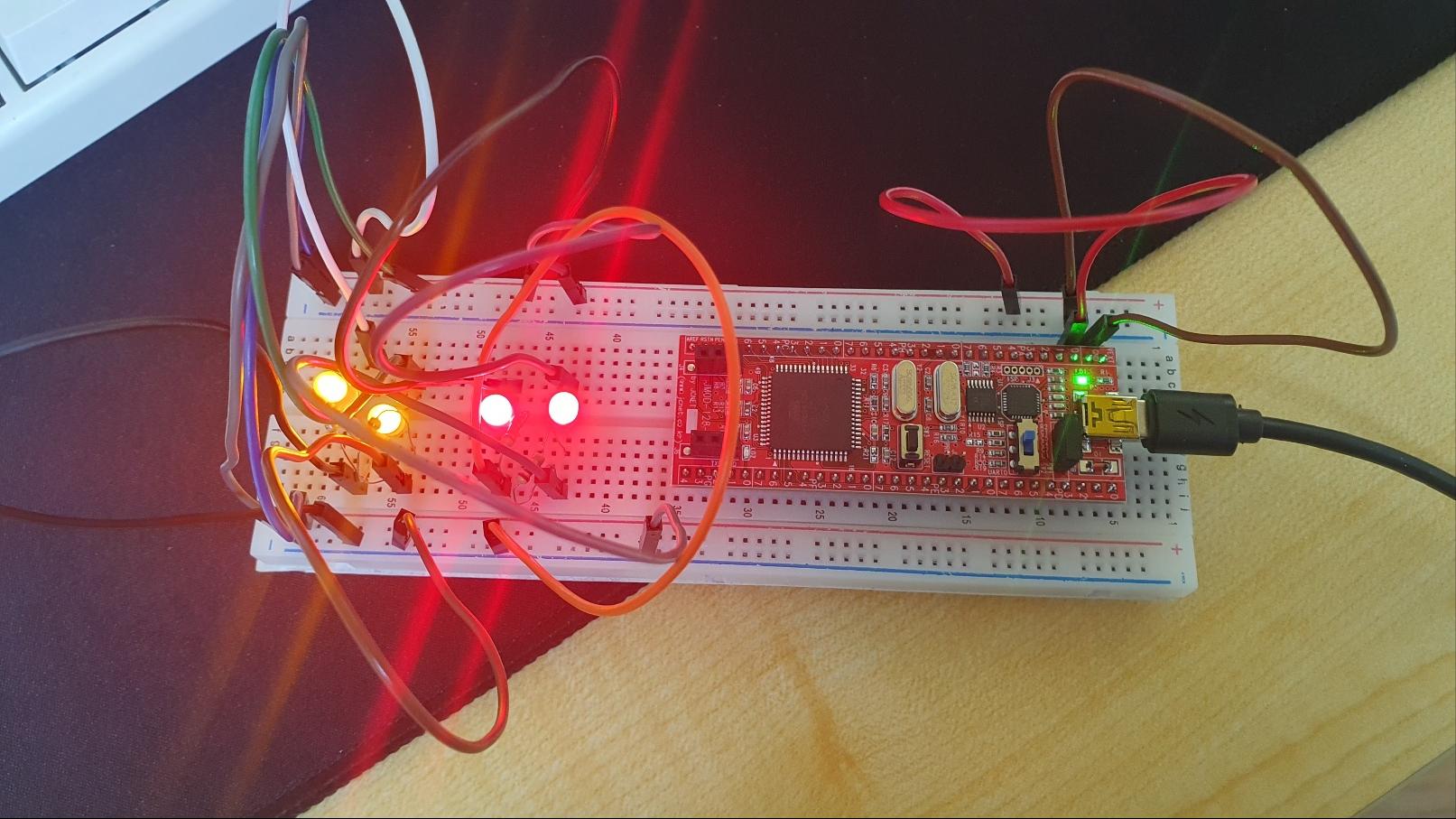

같은 방식으로 4개도 연결 가능
