atmega128 - atmel studio 설치







1. USB 연결

주의할 점) 연결시 Program 삽입하기 때문에 ISP 모드로 변경해야한다.





---

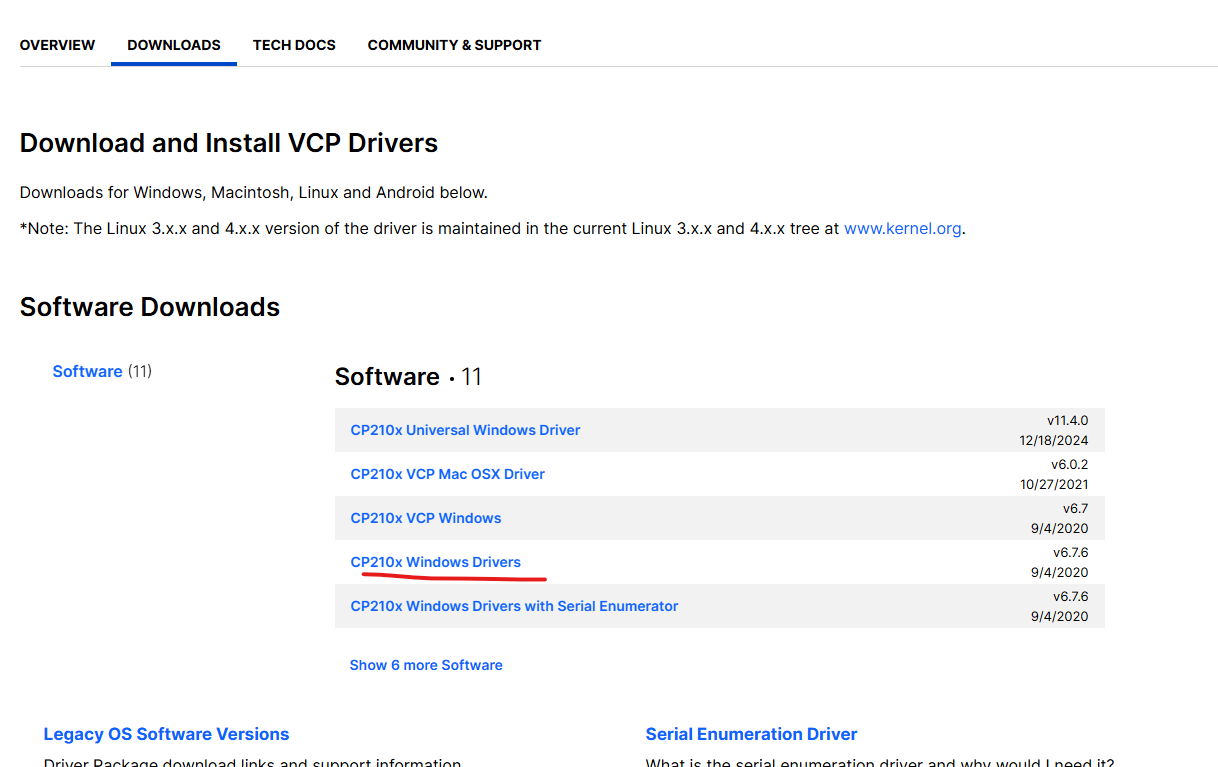

2. 드라이버 설치



https://www.silabs.com/developer-tools/usb-to-uart-bridge-vcp-drivers?tab=downloads



드라이버설치









---

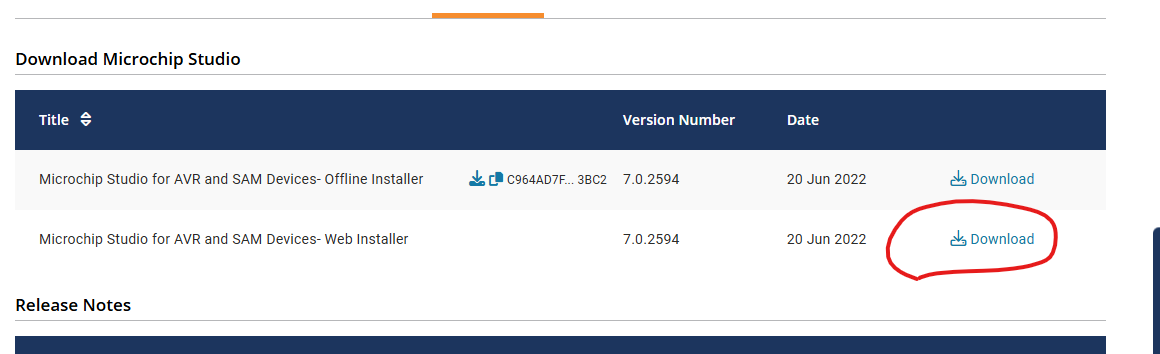

3. 아트멜 스튜디오 다운로드





다운 경로

https://www.microchip.com/en-us/tools-resources/develop/microchip-studio











이후 나오는 내용은 모두 'Next' 누르면 됨

'AVR' 선택

'Advanced Project' 선택해제



---

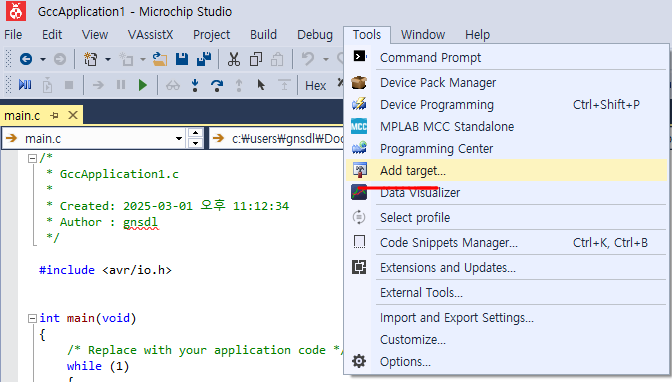

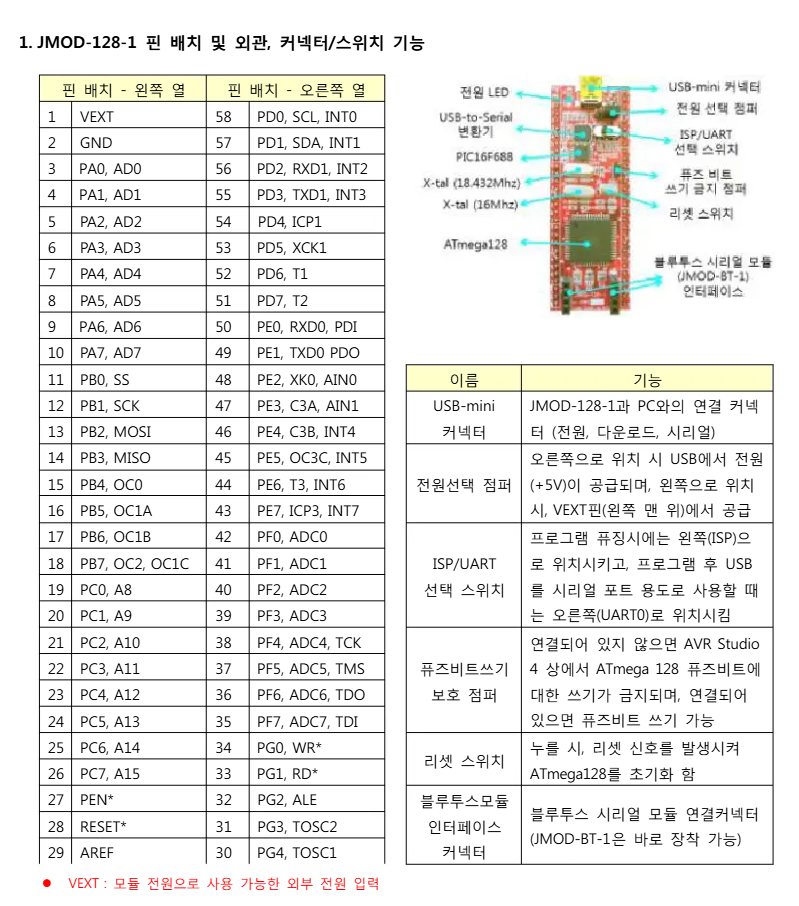

3. 아트멜 스튜디오에서 jmod-128-1 연결

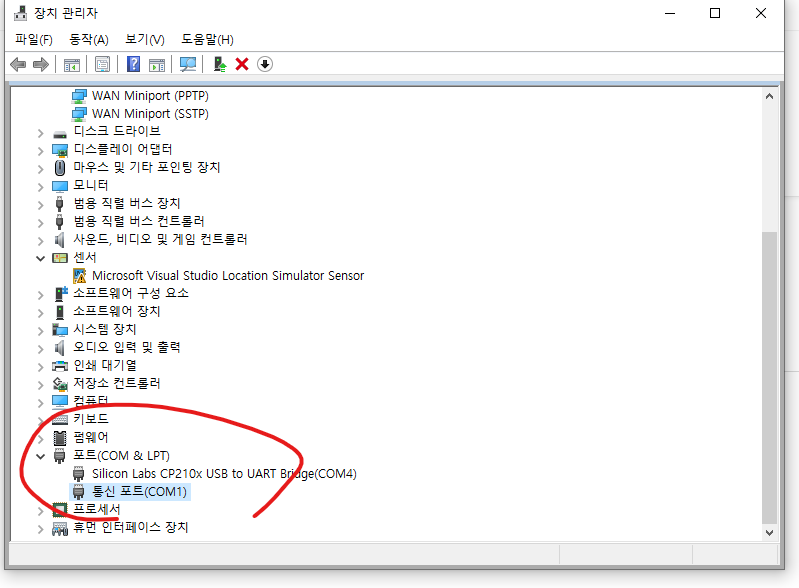

드라이버 설치시 Silicon 이라는 이름이 붙어서

포트인식한다.



작성 기준으로는 'COM4' 임

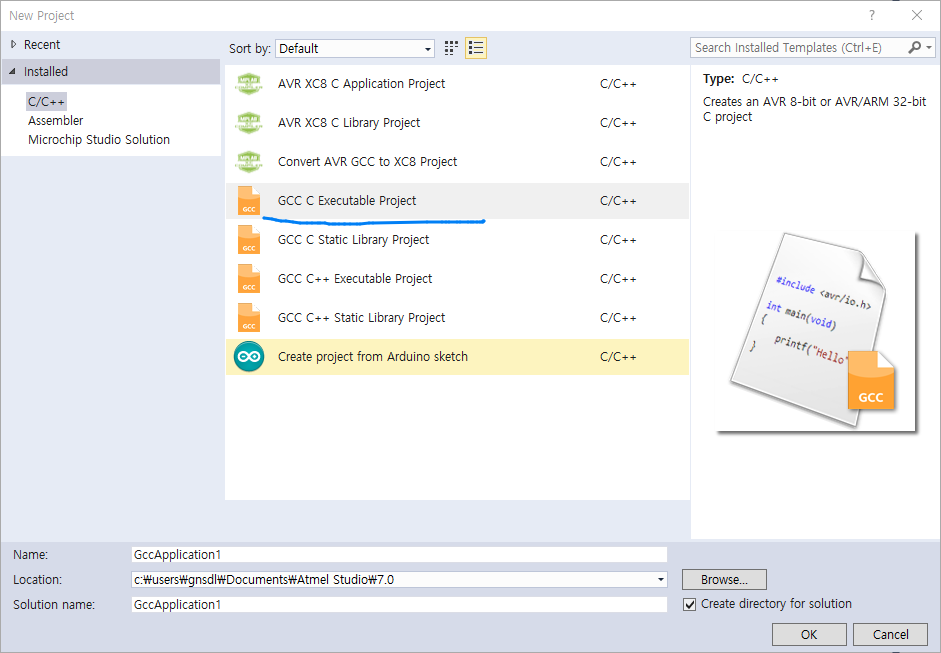

3-1) 아트멜에서 새 프로젝트 생성

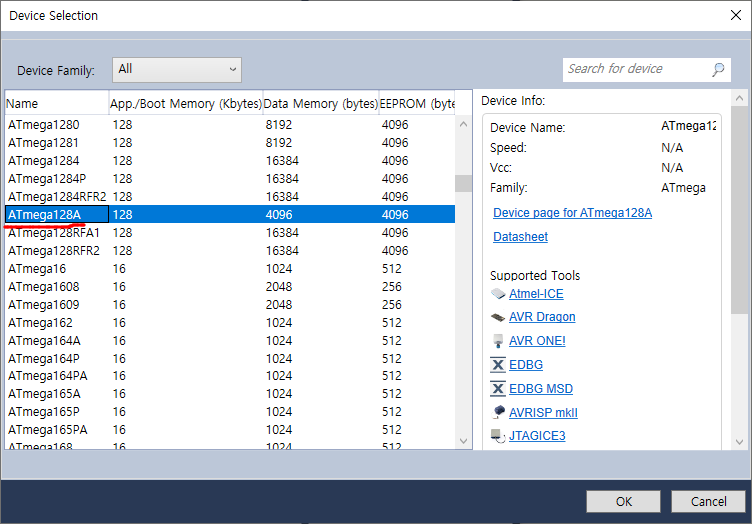

3-2) 소스코드 작성 후 아트메가 타겟 설정

#define F_CPU 16000000UL
#include <util/delay.h>
#include <avr/io.h>

main()
{
	DDRA |= 0x01;

	while(1) {
		PORTA |= 0x01;
		_delay_ms(500);
		PORTA &= ~0x01;
		_delay_ms(500);
	}
}

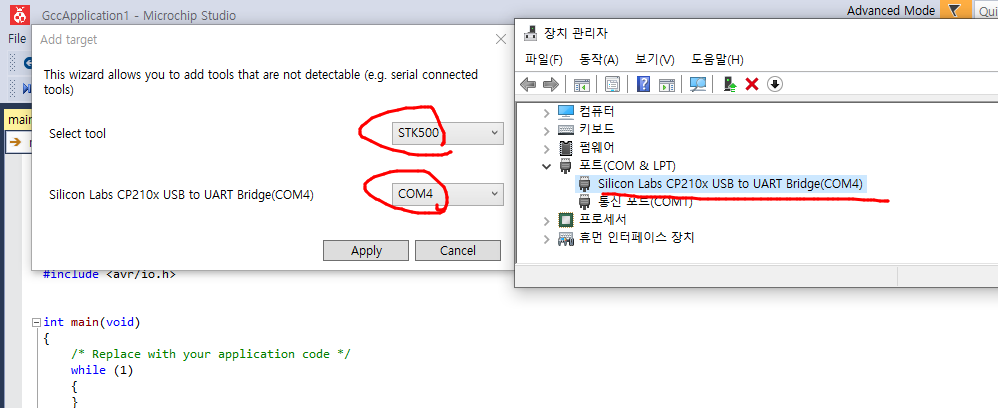

맞는 포트 선택해주고....

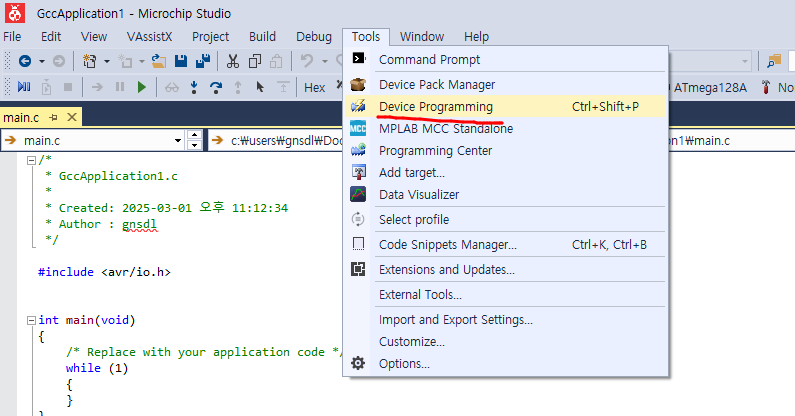

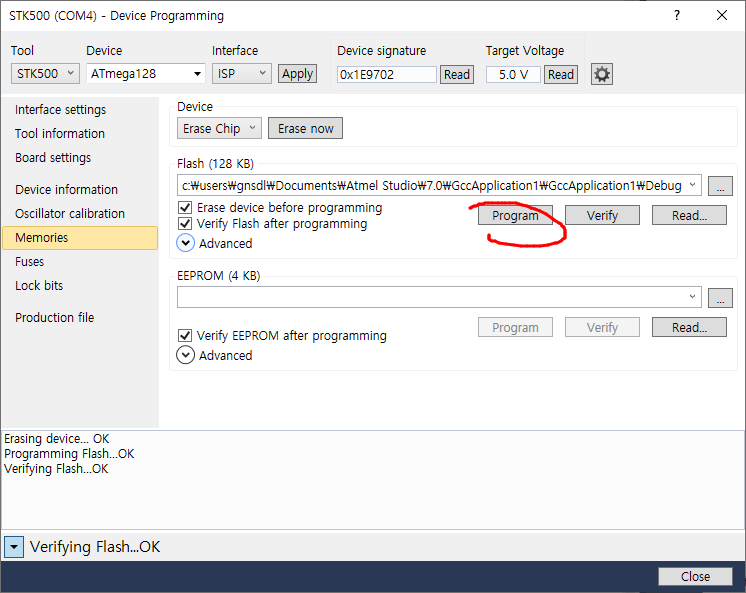

프로그램 삽입을 위해

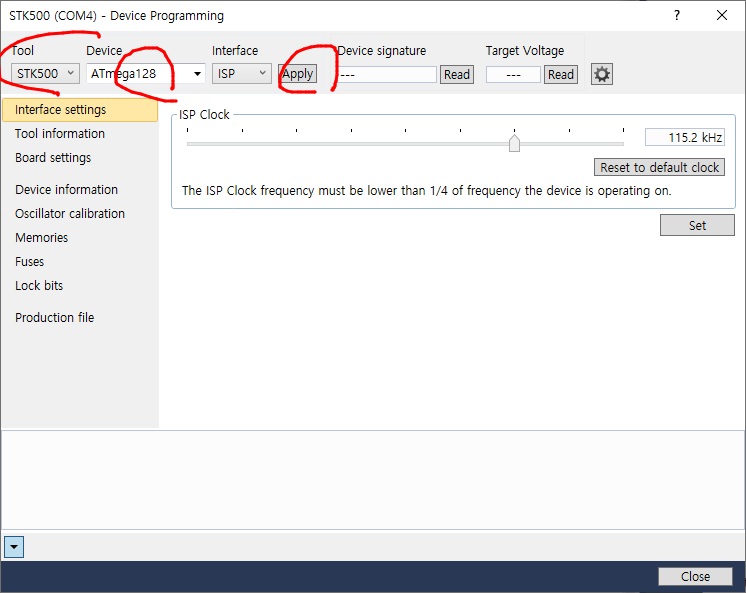

선택한 디바이스에 apply 클릭







아트메가 기기에 프로그래밍이 저장되어

5v 파워만 주입되어도 실행된다.

---





이번 포스팅은

기본 셋팅을 올려봄

다음 포스팅 부터는
주제별로 올릴 예정
