4-digit 을 이용해
숫자를 표현한다.

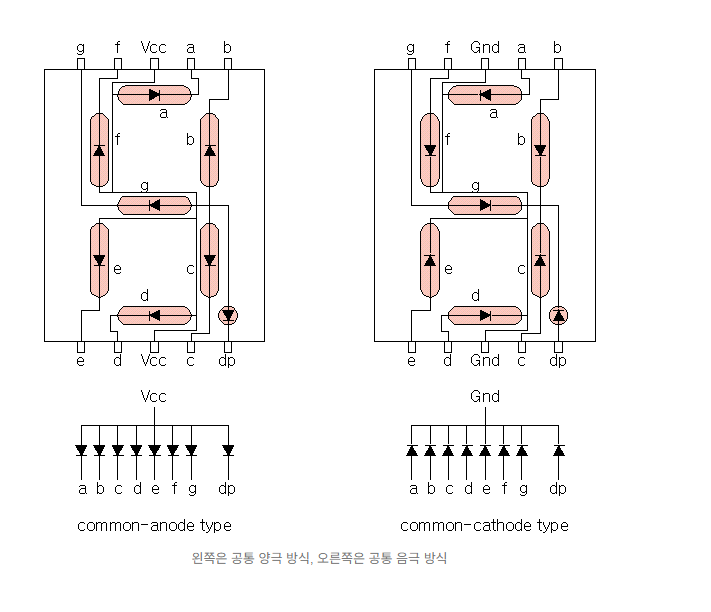

세그먼트는 a부터 g까지 표현한다.
12pin을 사용하는 FND는
모델마다 자릿수 COM 포트가 다르다.

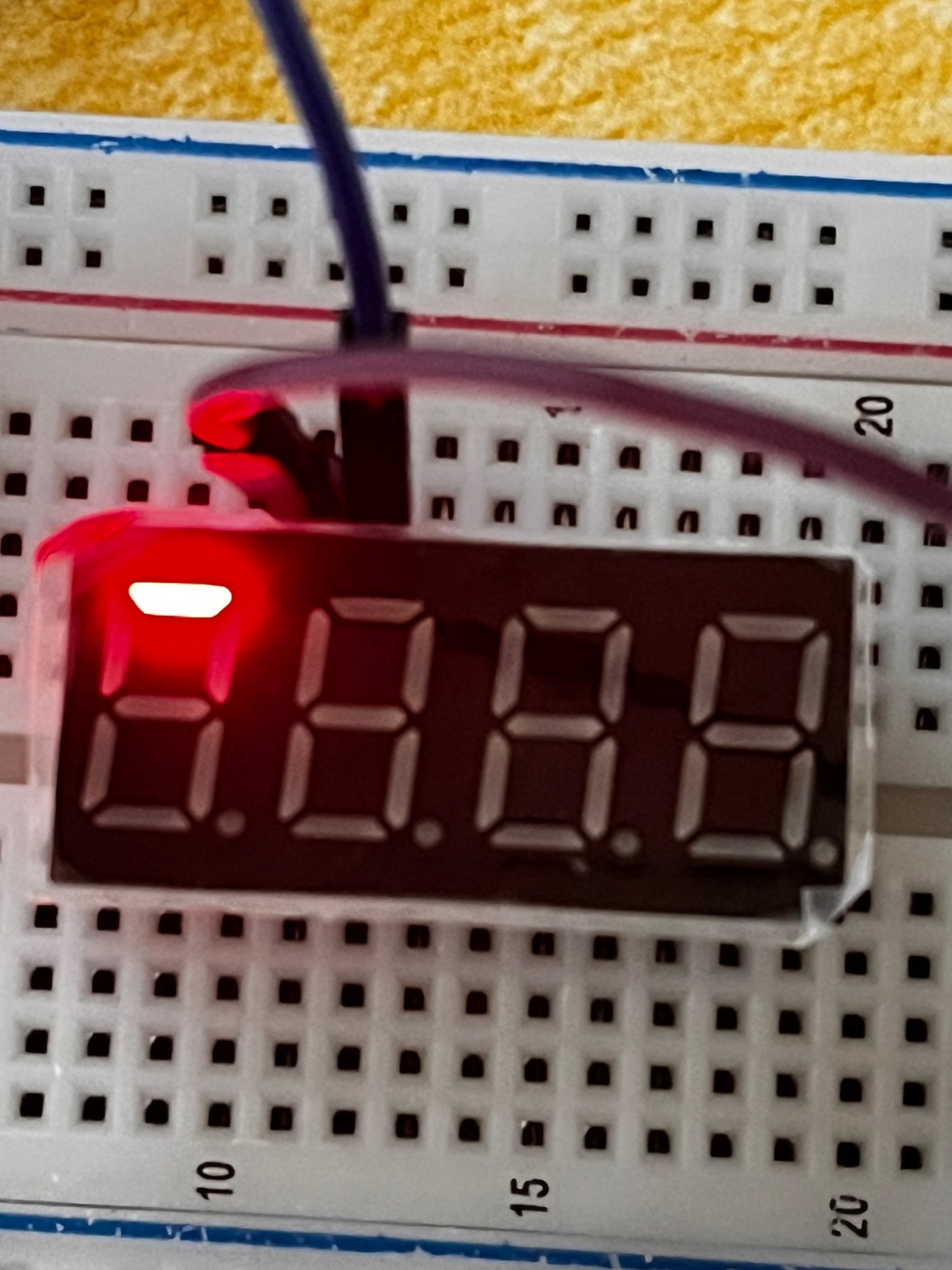

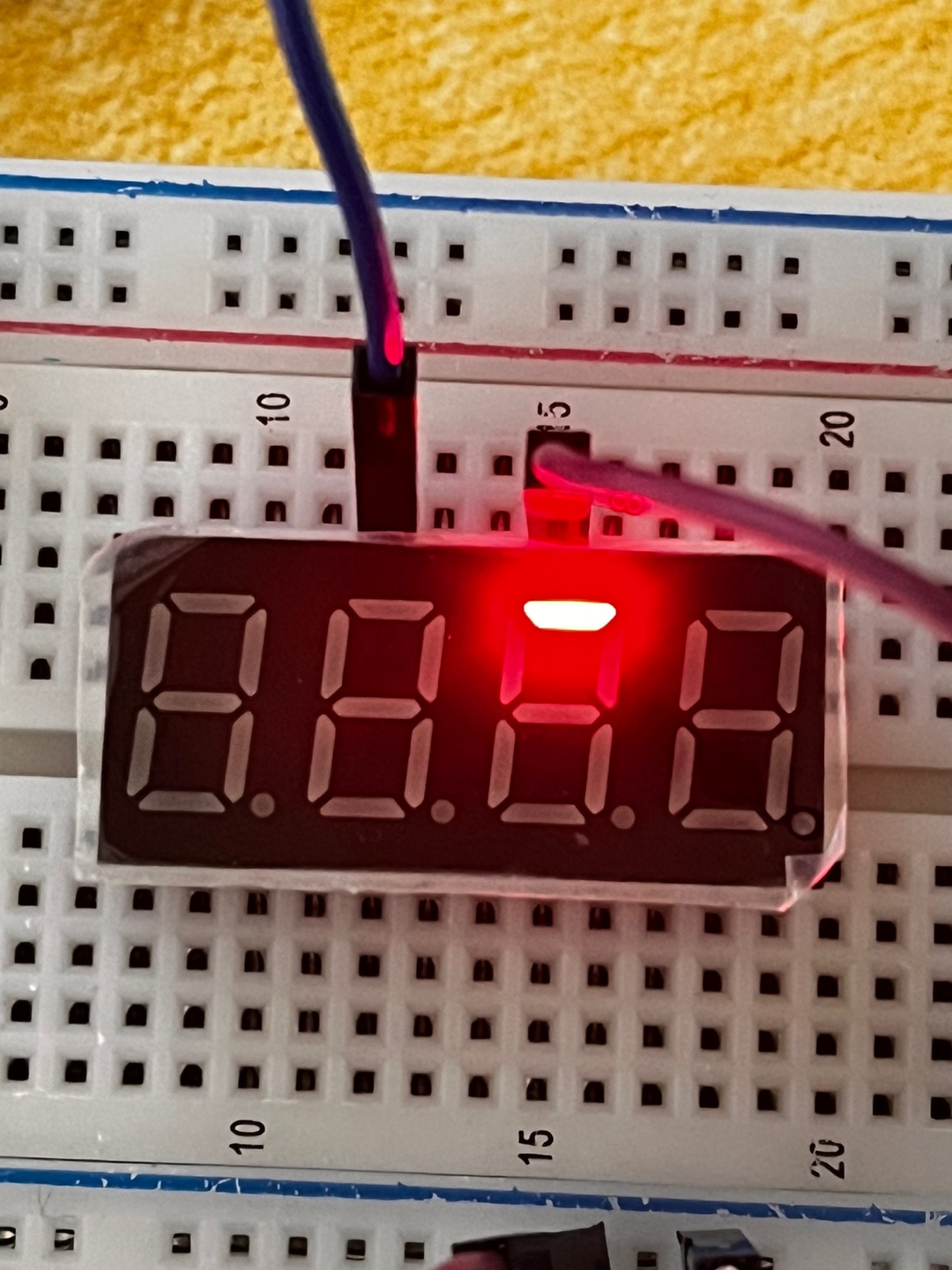

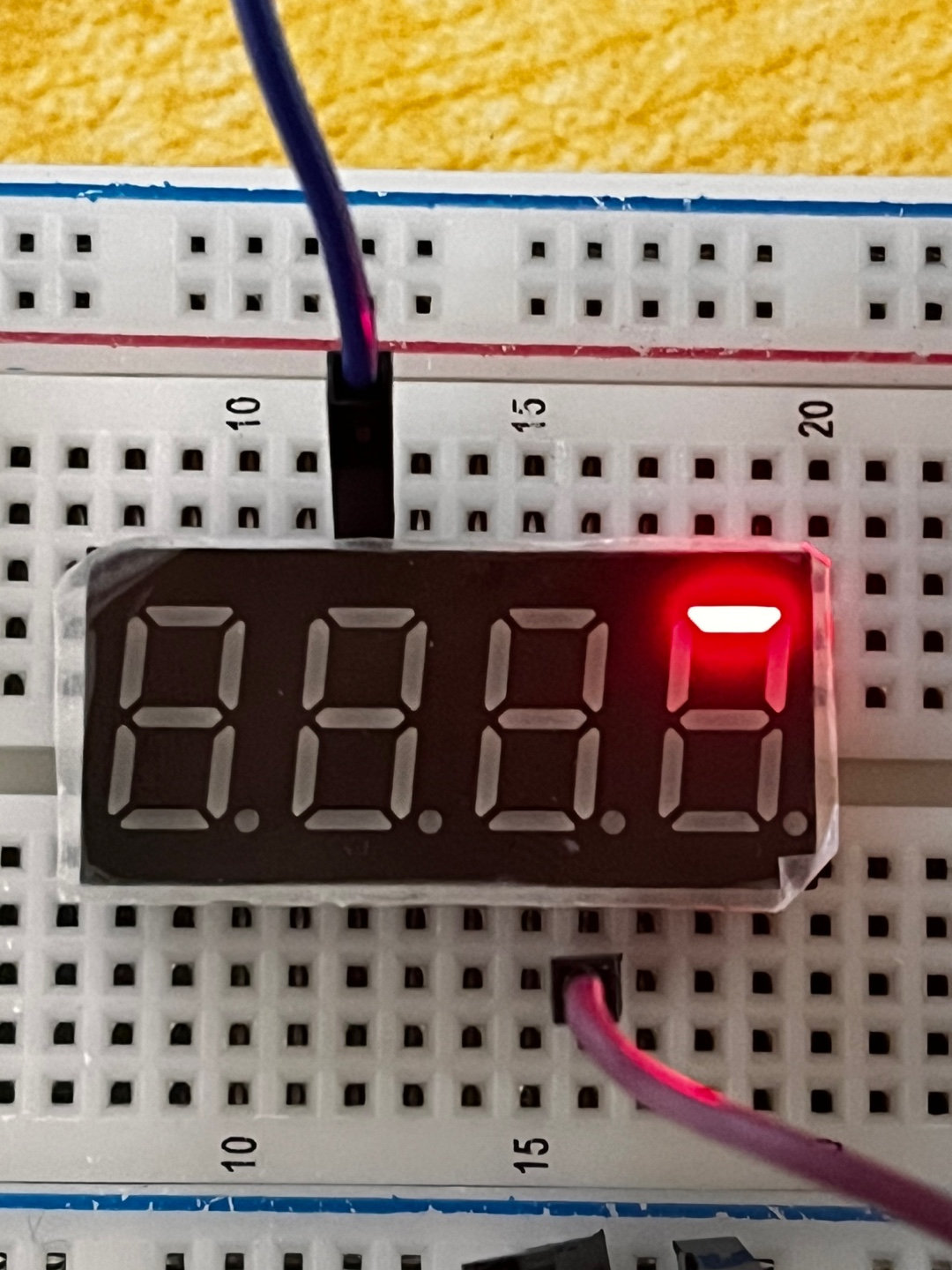

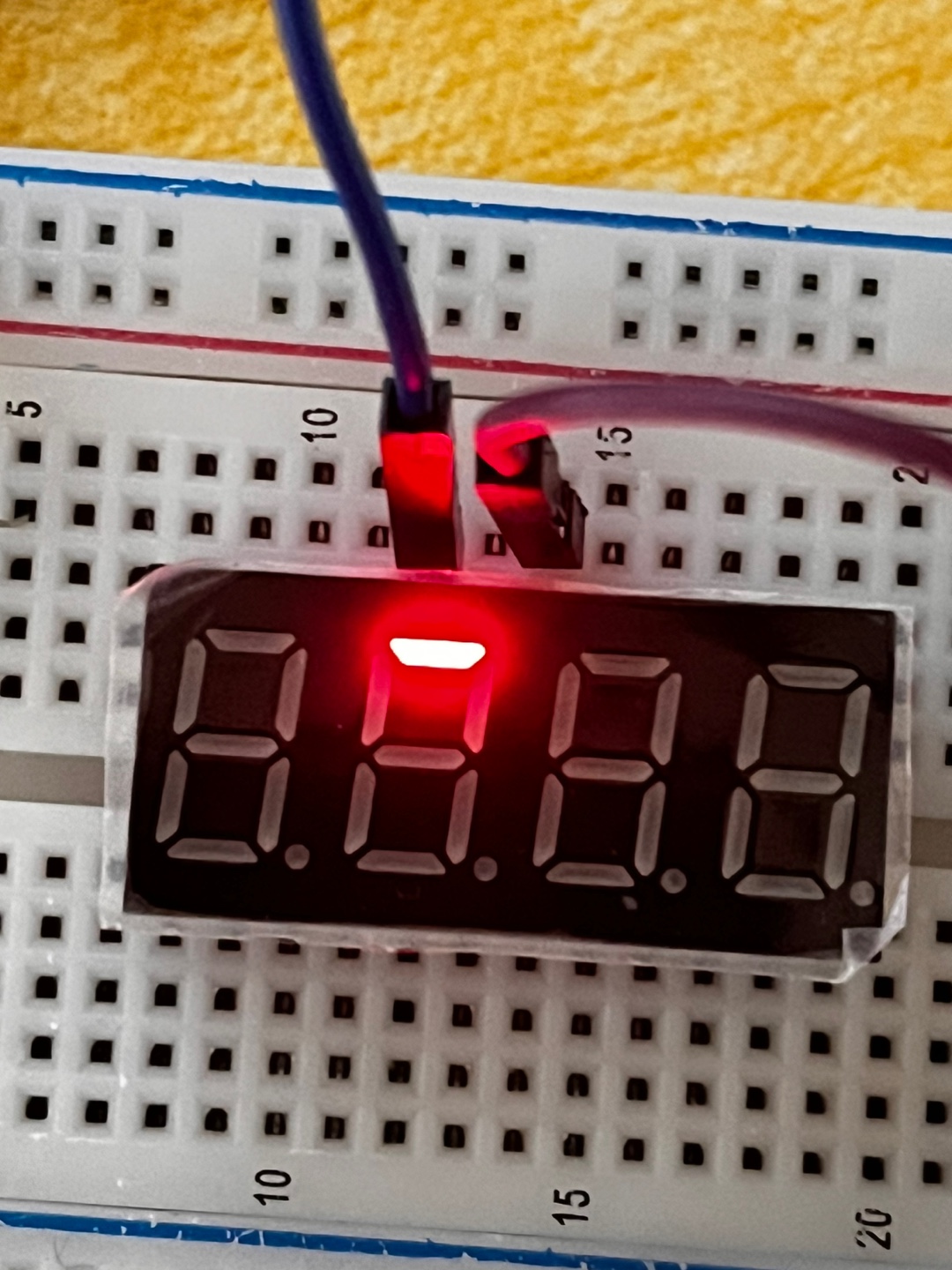

내가 갖고 있는 COM 포트 1번부터 4번까지 확인해봄
COM 포트에는 그라운드를 줘야함
COM1: 6
COM2: 8
COM3: 9
COM4: 12
해당 핀에 그라운드를 준다.

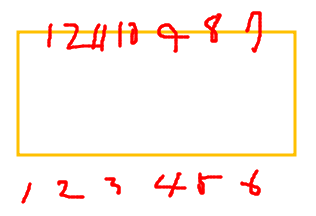

핀의 숫자는 다음과 같다
알아낸 숫자와 A-G, dp 를 정리해봄
| 1 | E |
| 2 | D |
| 3 | DP |
| 4 | C |
| 5 | G |
| 7 | B |
| 8 | COM2 |
| 9 | COM3 |
| 10 | F |
| 11 | A |
| 12 | COM4 |
| 6 | COM1 |
다음 포스팅엔
숫자 4자리를 처리해보자..
