atmega128 - FND 1~5 나타내기 #5

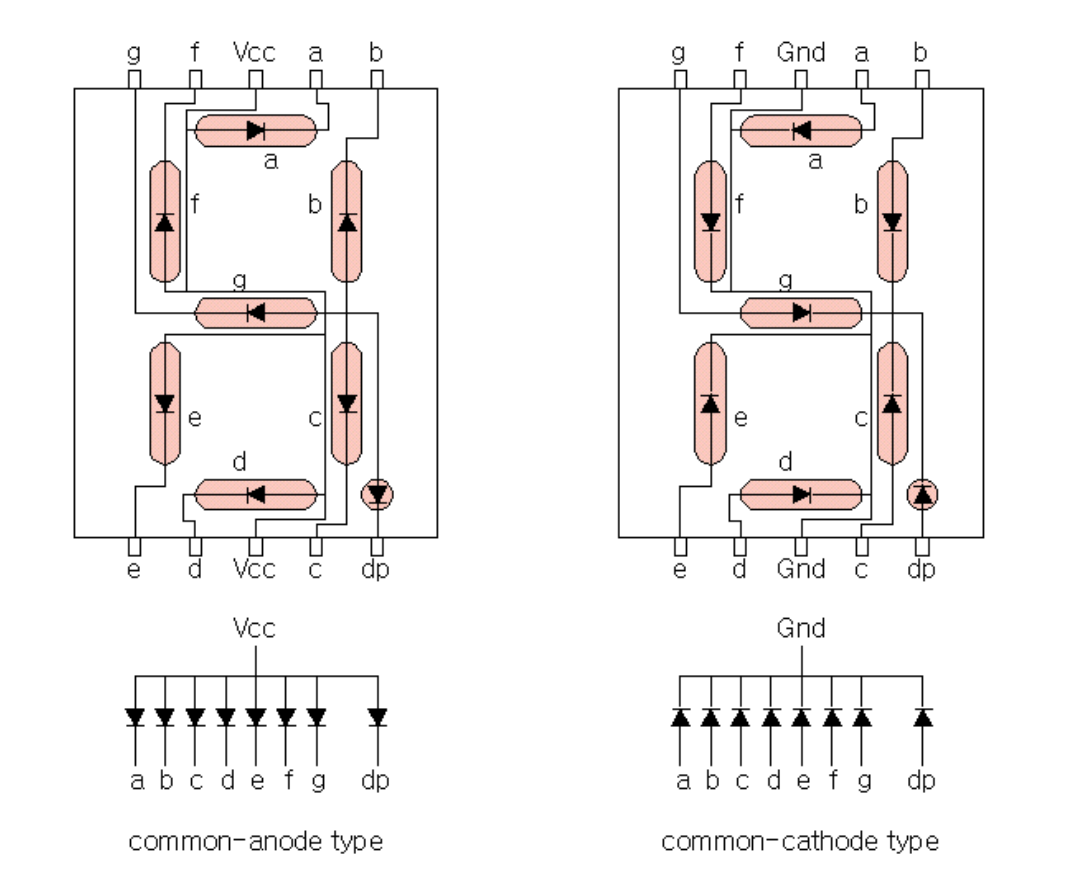

내가 갖고 있는 FND는 조금 특이하다.

COM 포트가 총 4개인데

GND를 입력해야 LED가 출력된다.



COM포트 별로 자리수를 표시하는데

트랜지스터로 GND를 나눠서 출력해야된다.



지금 NPN 트랜지스터가 없어 자리수마다

순서대로 숫자 나타내는 건 다음 포스팅에 올릴 예정

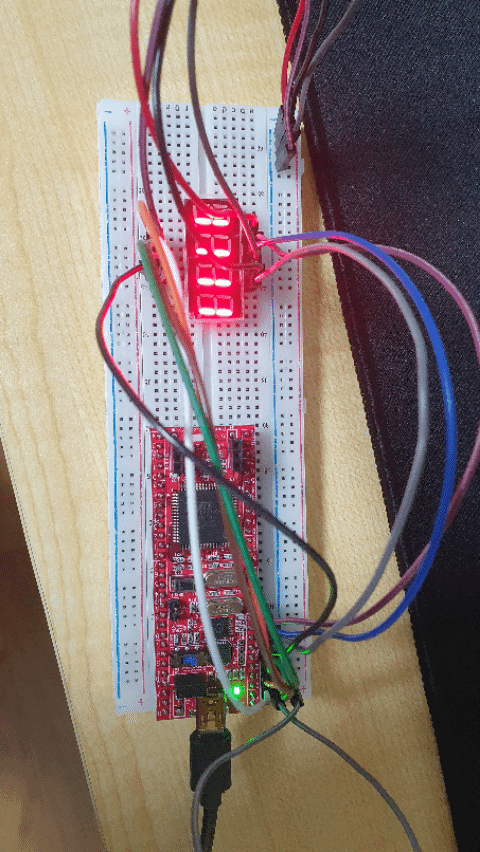

COM1 부터 COM4 까지

모두 GND 입력하여

1~5까지 나타냄..

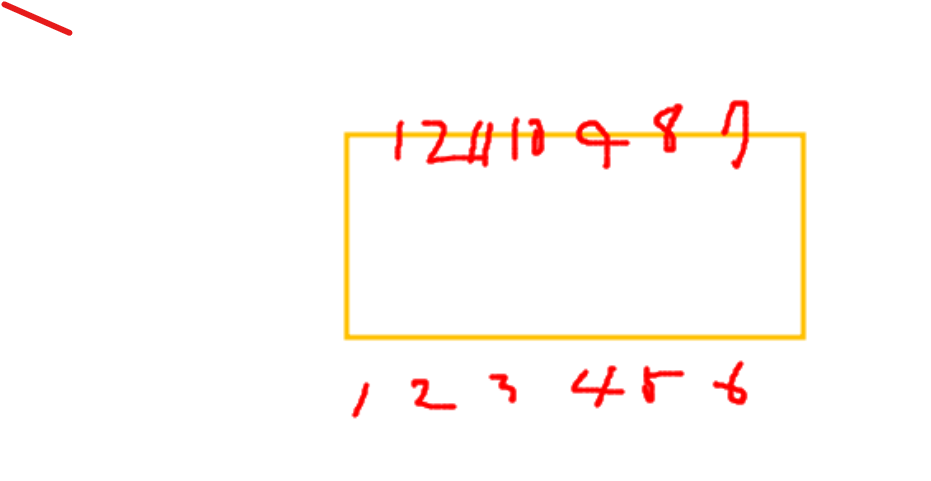

1	e
2	d
3	dot
4	c
5	g
6	com1(일의자리)
7	b
8	com2(십의자리)
9	com3(백의자리)
10	f
11	a
12	com4(천의자리)







1을 나타내려면

b,c에 vcc를 넣어야함

bc는 각각 7과 4에 넣으면 된다..

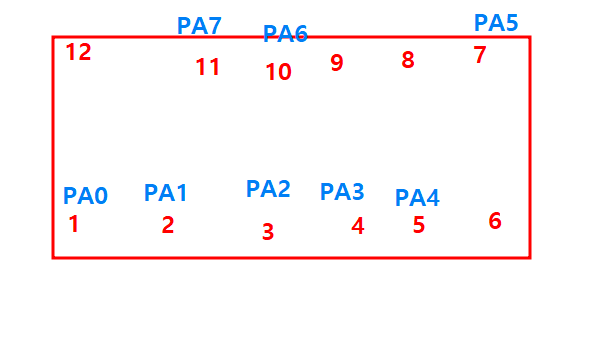

COM 포트를 제외하고

PA포트를 0번부터 사용한다고 했을 때



b,c는 7과 4에 vcc 넣어야 하니

PA3, PA5에 출력 신호를 준다.



0b00101000 이고

0x28 로 나타낸다.
