atmega128 - interrupt 사용하여 택트버튼으로 LED 켜기 #13



3가지 셋팅을 해줘야 인터럽트를 사용할 수 있다.



인터럽트 셋팅 1) sreg 상태 레지스터의 인터럽트 비트 켜기

비트	7	6	5	4	3	2	1	0
기능	I	T	H	S	V	N	Z	C



인터럽트 비트는 7이다.

SREG |= 0x80 을 해줘야한다.

---

인터럽트 셋팅 2) EIMSK 레지스터에 사용할 인터럽트 비트 활성화

비트	7	6	5	4	3	2	1	0
기능	INT7	INT6	INT5	INT4	INT3	INT2	INT1	INT0



내가 사용할 인터럽트는 INT4, INT5이므로



EIMSK = 0x30; 으로 셋팅해줘야한다.

---

인터럽트 셋팅 3) 트리거 조건 설정

트리거 조건 설정하는 레지스터는 두가지다.

EICRA, EICRB



EICRA는 INT0~INT3 담당

EICRB는 INT4~INT7 담당



INT4, INT5를 사용하기 때문에 EICRB를 세팅해줘야한다.

---

추가로 눌렀다 뗐을 때냐

눌르고 있을 때냐

뗐을 때냐

트리거 조건이 있다.

아래 표를 보면 된다.

비트	7	6	5	4	3	2	1	0
기능	ISC71	ISC70	ISC61	ISC60	ISC51	ISC50	ISC41	ISC40



나는 누르는 순간 발생하기 위해 다음과 같이 셋팅한다.

EICRB = 0x00;



만약 INT4 에서

상승에지에서 인터럽트 발생을 시키고싶다 = 버튼을 눌렀다 떼는 순간

ISC41, ISC40 모두 1로 설정하면 된다.





---



https://www.youtube.com/watch?v=JYhAW1V338k&t=74s

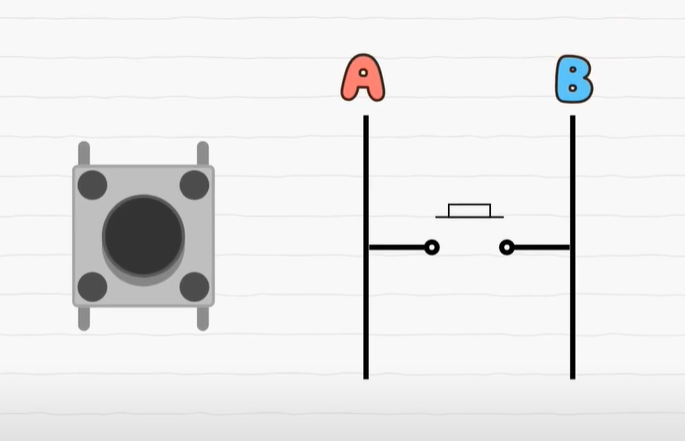

택트의 올바른 위치와 사용법

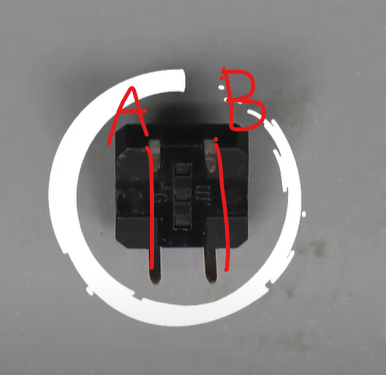

A에 GND

B에는 PE4 (INT4)를 결선한다.

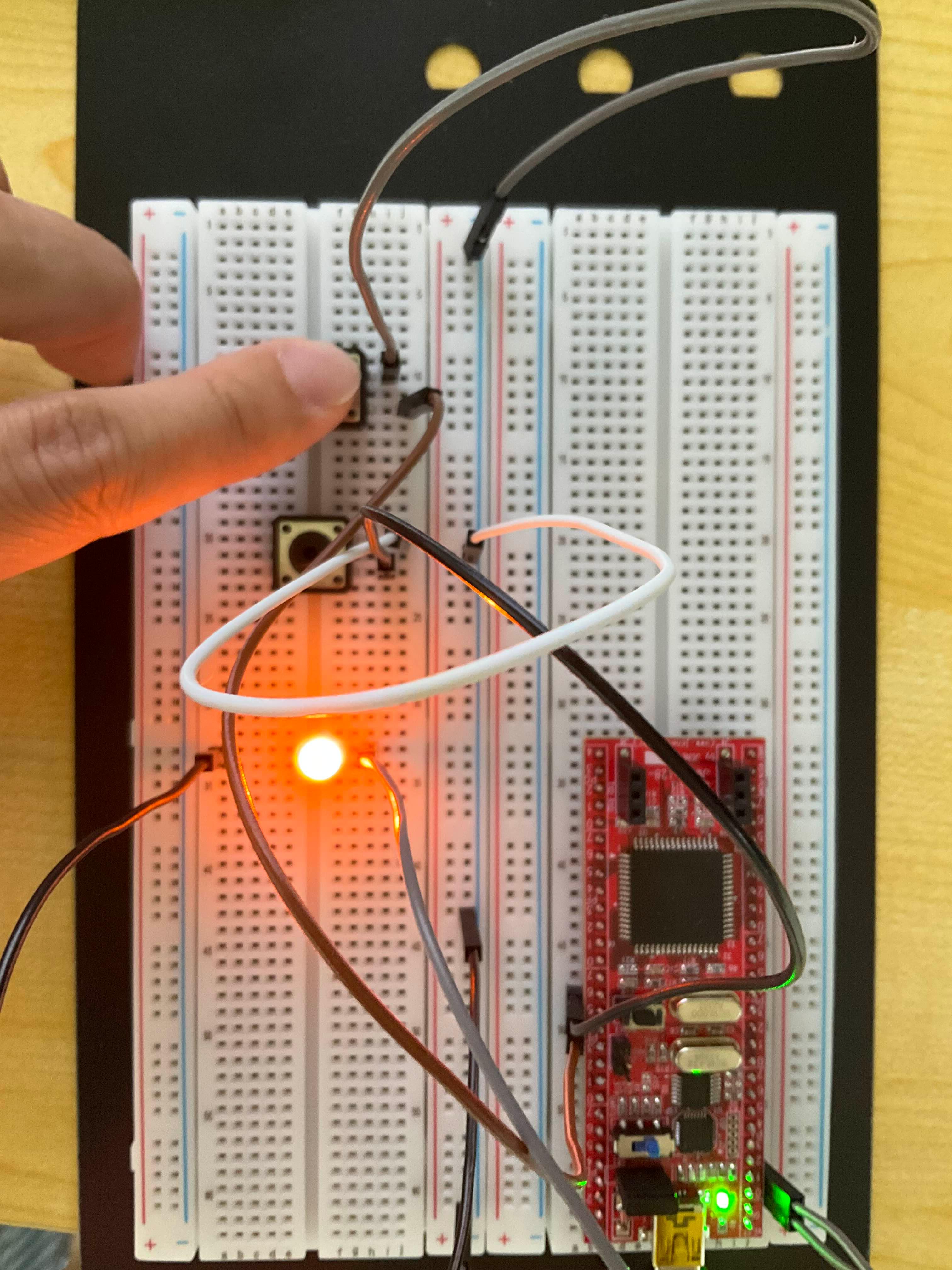

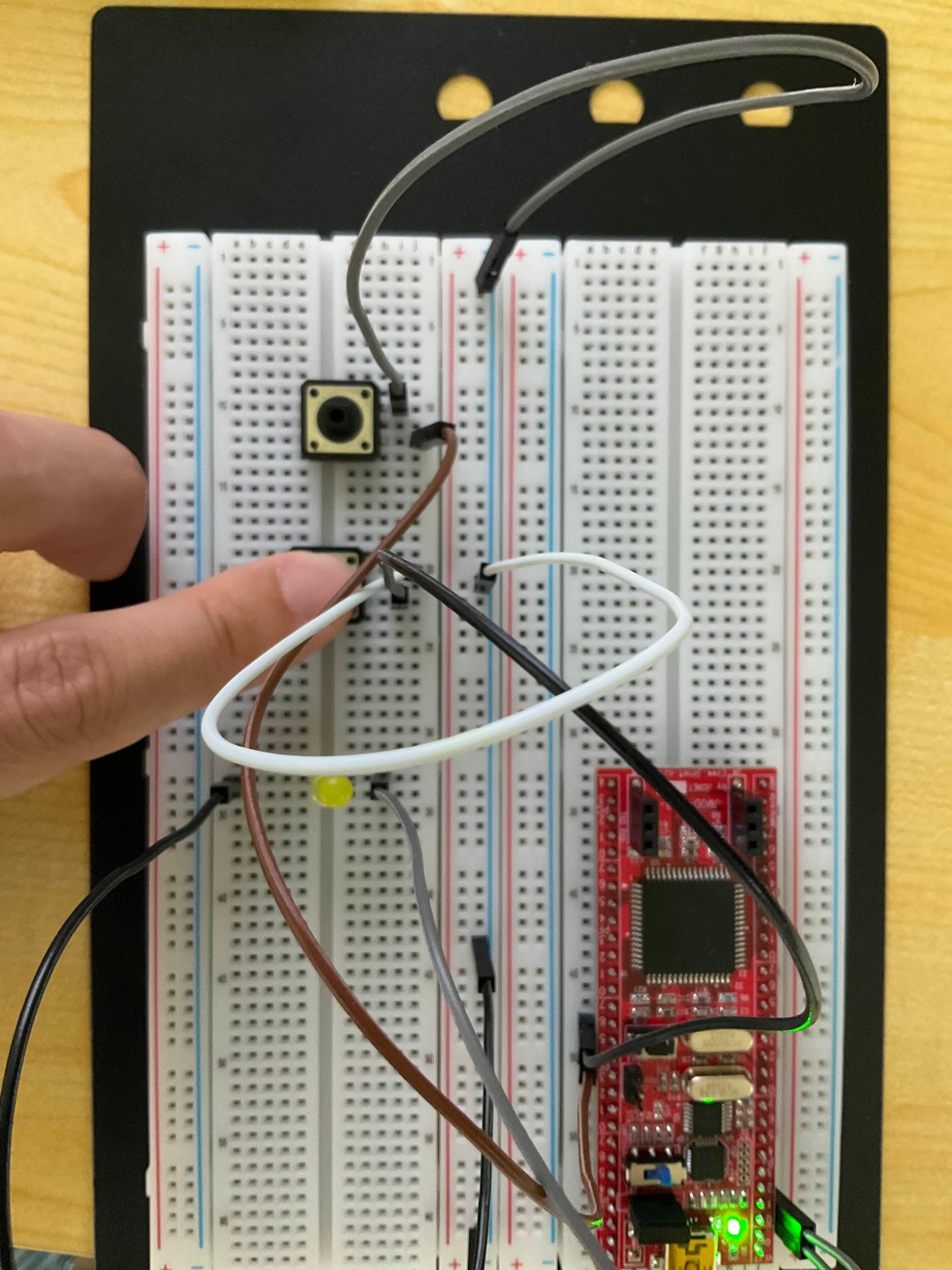

버튼을 누를 때 인터럽트 발생

/*
 * Course2.c
 *
 * Created: 2025-07-12 오후 6:11:34
 * Author : gnsdl
 */

#include <avr/io.h>
#include <stdlib.h>
#include <avr/interrupt.h>
#define F_CPU 16000000UL

void setup() {
	DDRA = 0xff;
	DDRB = 1;     // PB0 출력
	DDRE = 0;     // PE4 입력
	PORTE = 48;   // PE4 내부 풀업 켜기 (0b00110000)

	EIMSK = 0x30; // INT4 인터럽트 활성화 (0b00110000)
	EICRB = 0x00; // INT4(PE4) 저레벨 감지

	sei();        // 전역 인터럽트 허용
}

int main() {
	setup();
	while (1) {
		// 계속 대기
	}
}

ISR (INT4_vect)
{
	PORTA = 0x10;
}

ISR (INT5_vect)
{
	PORTA = 0x00;
}
