atmega128 - 4자리 FND 1,2,3,4 순서대로 노출하기 #12

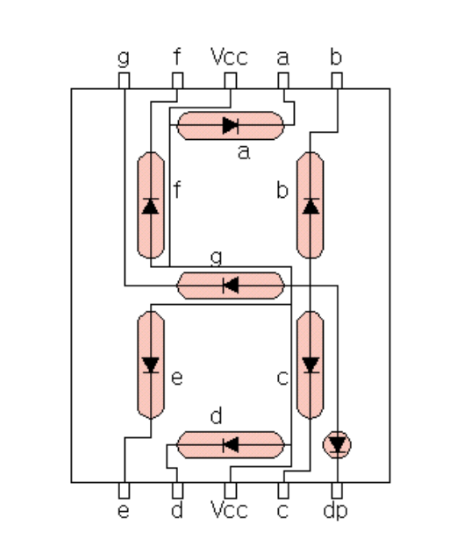

FND 4자리

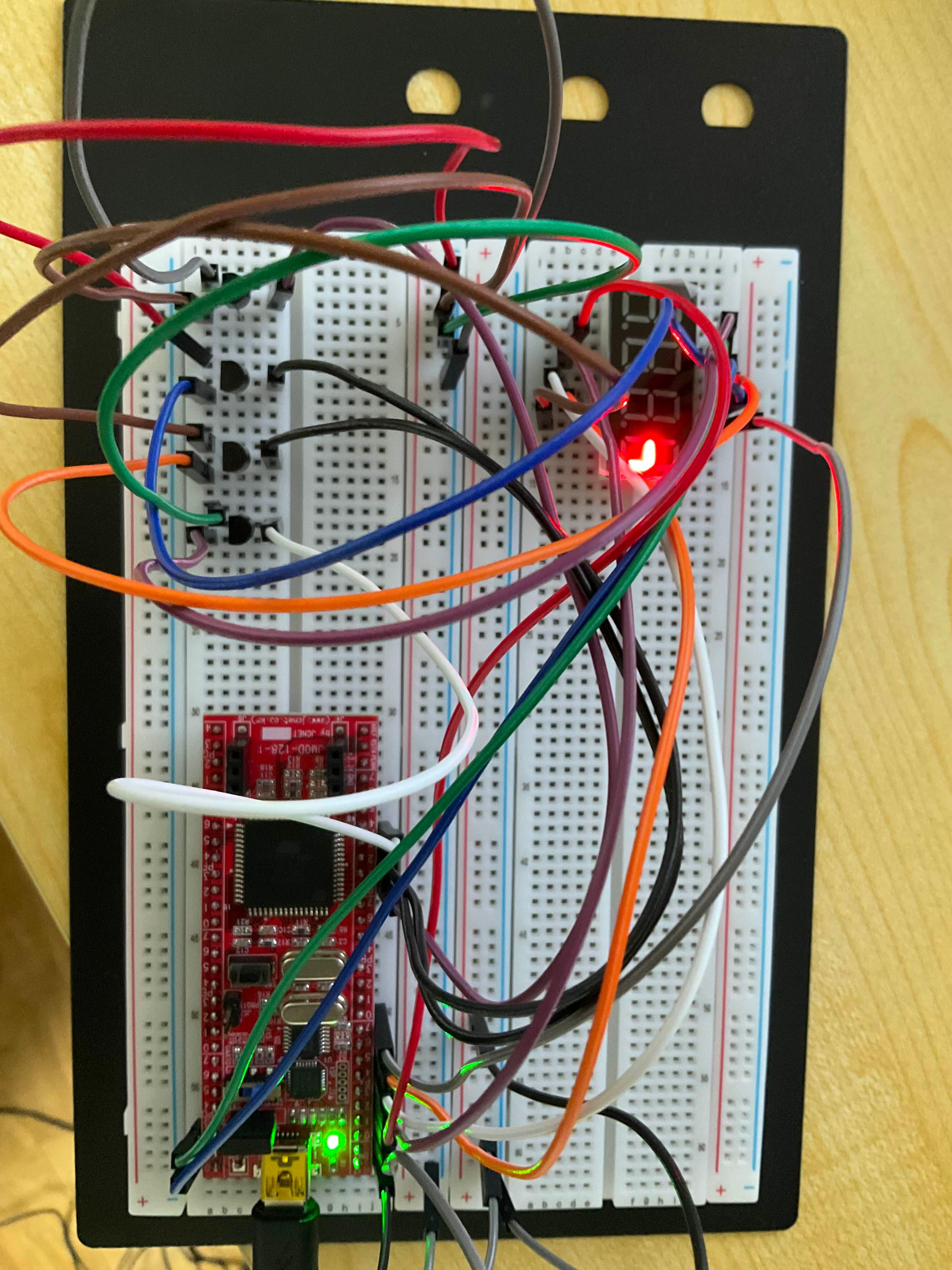

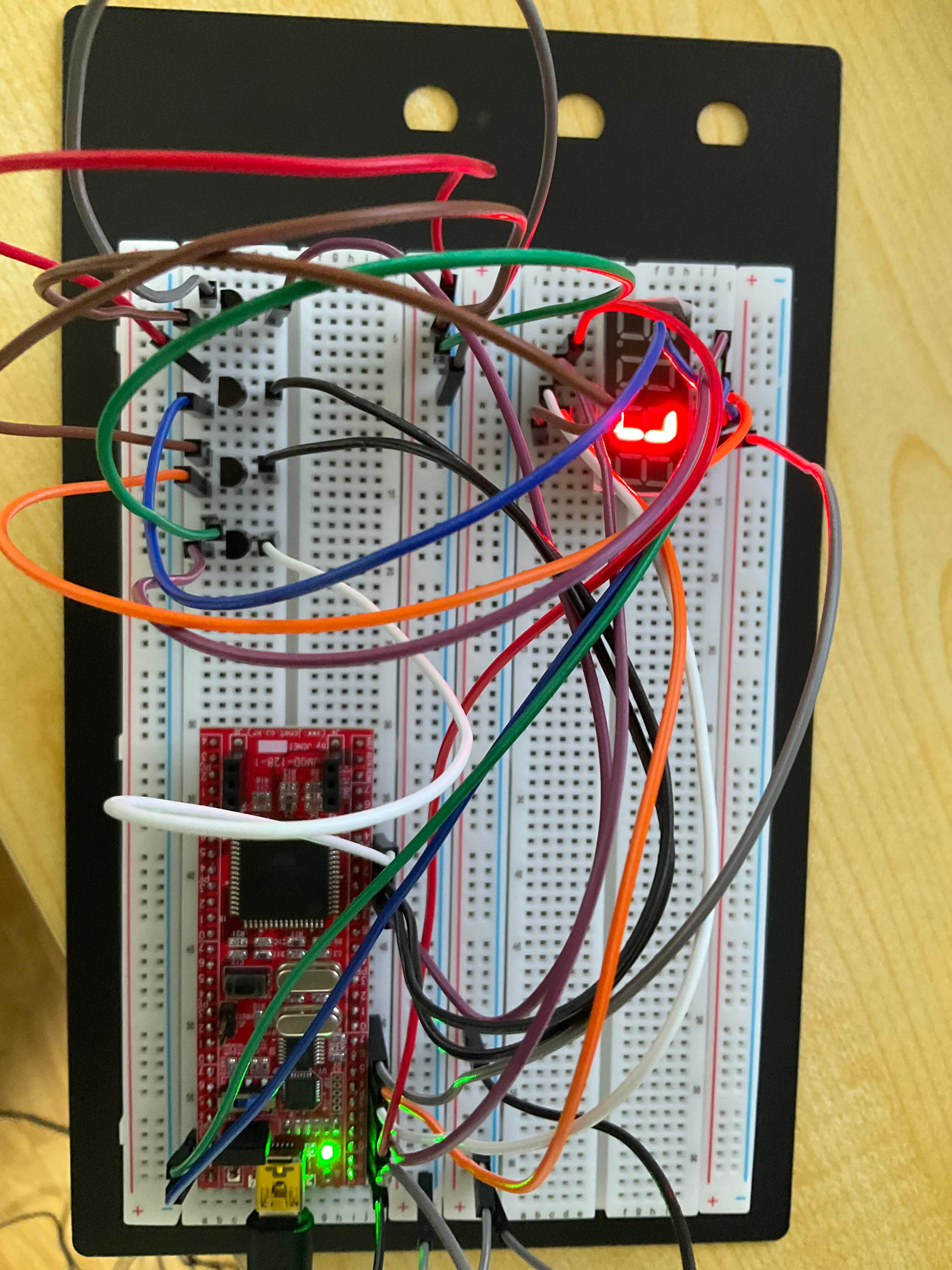

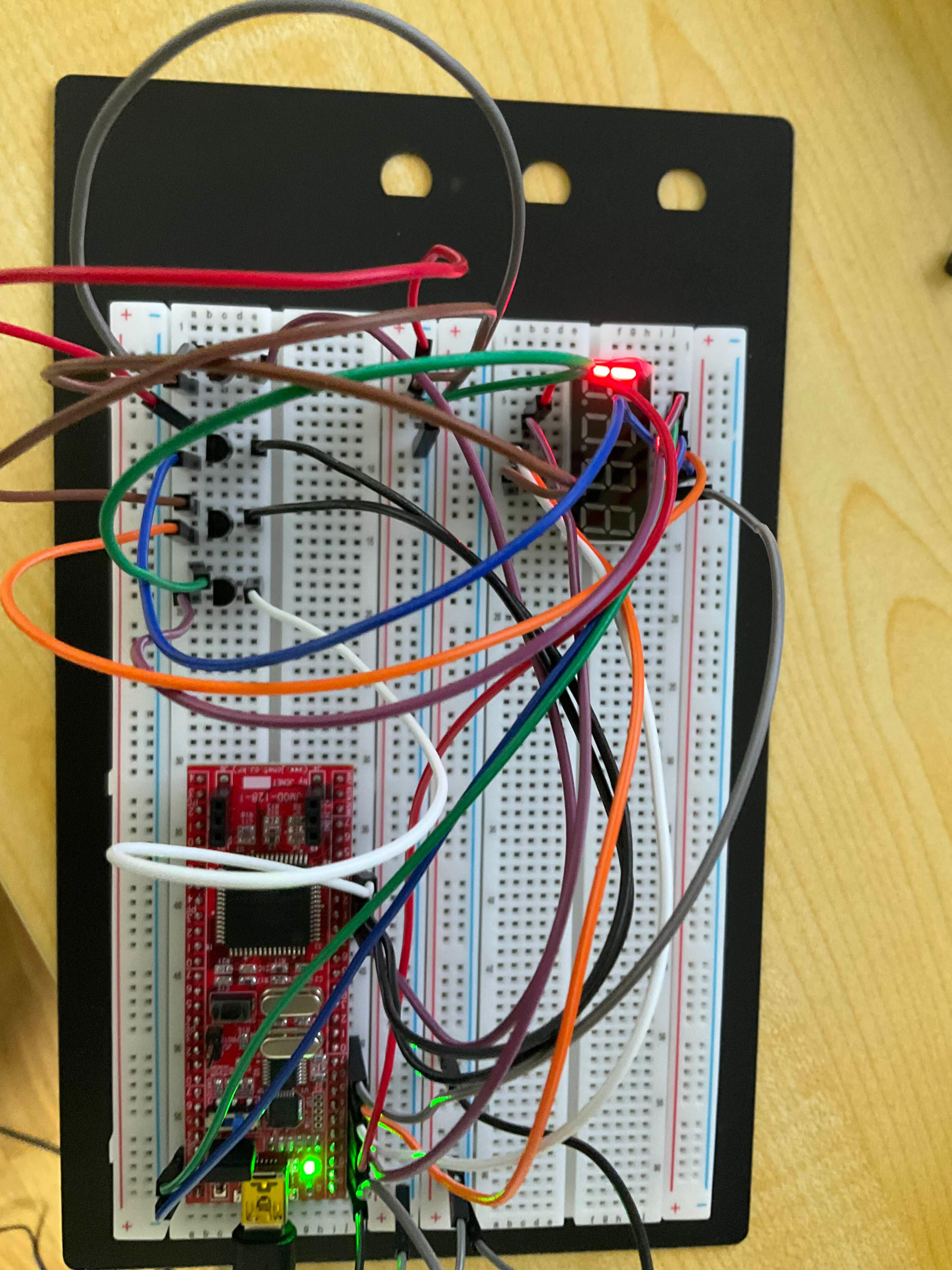

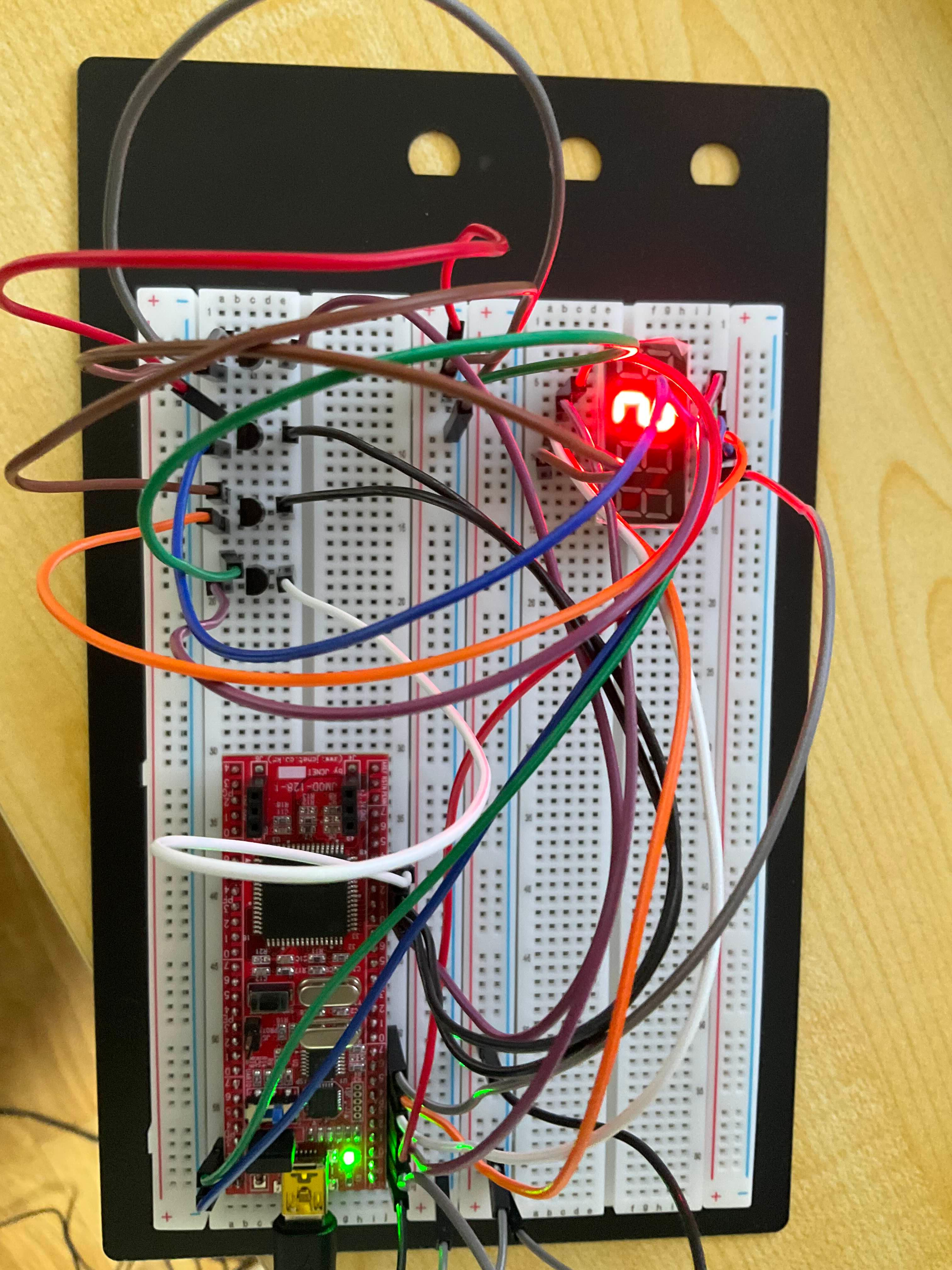

1,2,3,4 순서대로 노출하는 것을 만들어 봤다.



각 자리에 GND를 입력해야 하는데

각 포트에서 출력 값으로 컨트롤 하기 위해 NPN 트랜지스터를 사용했다.

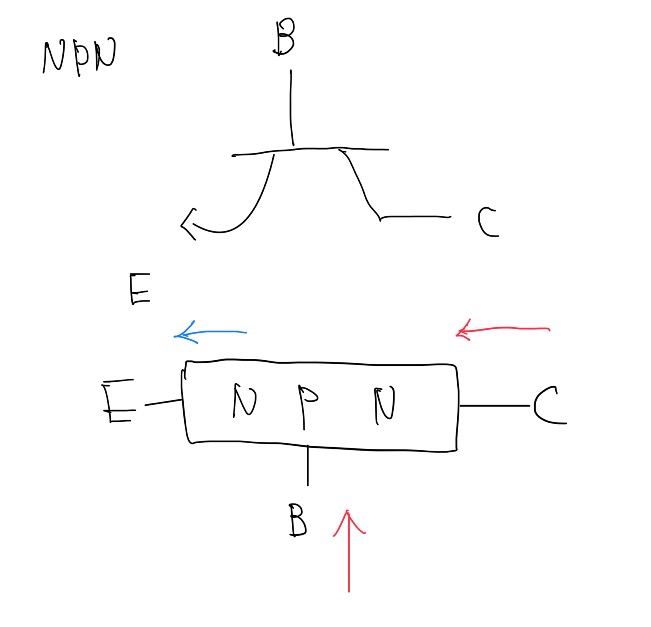

트랜지스터를 수도로 비유하자면

NPN은 base를 밸브라고 본다.

Collector에서 들어온 물이 Emitier로 나가는데

그 중간 역할이 base다.



반대로 PNP는 base를 수도마개라고 본다.











---







































십의자리와 일의자리의

g, f, b가 출력이 잘 안된다.



사진 찍기 전 까지는 잘 되었는데

찍으려고 보니 출력이 안됨..ㅎㅎ;

새로 하나 주문해야겠다.
